英国 MICHELL EA2-TX-100 露点变送器应用案例

一、应用场景背景

• 产品 / 介质参数：压缩空气露点控制要求≤-40℃dp（对应水分含量≤126ppmV），用气点压力稳定 0.5~0.7MPa，系统压力波动≤±0.05MPa；

• 生产流程：空压机产气→前置过滤→冷冻干燥→吸附式深度干燥→精密过滤→用气终端，全程需连续监测露点；

• 关键指标：露点测量精度≤±2℃dp（-60~+20℃dp 区间），数据更新率≤1s，设备连续吴故障运行时间≥18 个月，适配 24 小时不间断生产节奏。

二、场景需求与现存痛点

1. 核心需求

• 精度与稳定性：需长期稳定输出精准露点数据，避免因水分超标导致 SMT 焊锡不良、半导体封装受潮失效；

• 工况适配性：可耐受压缩空气系统的 0.7MPa 工作压力，兼容 - 40~+60℃环境温度，抗粉尘、油雾污染；

• 运维便捷性：支持在线校准与快速更换，降低设备停机维护成本，适配工厂现有 4-20mA 信号采集系统；

• 合规与追溯：需提供可溯源的校准证书，满足 ISO 9001 质量体系对生产过程数据的可追溯要求。

2. 现存痛点

• 传统露点仪响应滞后，干燥机再生切换时无法及时捕捉露点波动，易出现短暂超标；

• 部分进口设备维护成本高，传感器更换周期长，影响产线连续运行；

• 早期模拟信号变送器精度不足，无法满足高洁净度用气的 ppmV 级水分控制需求。

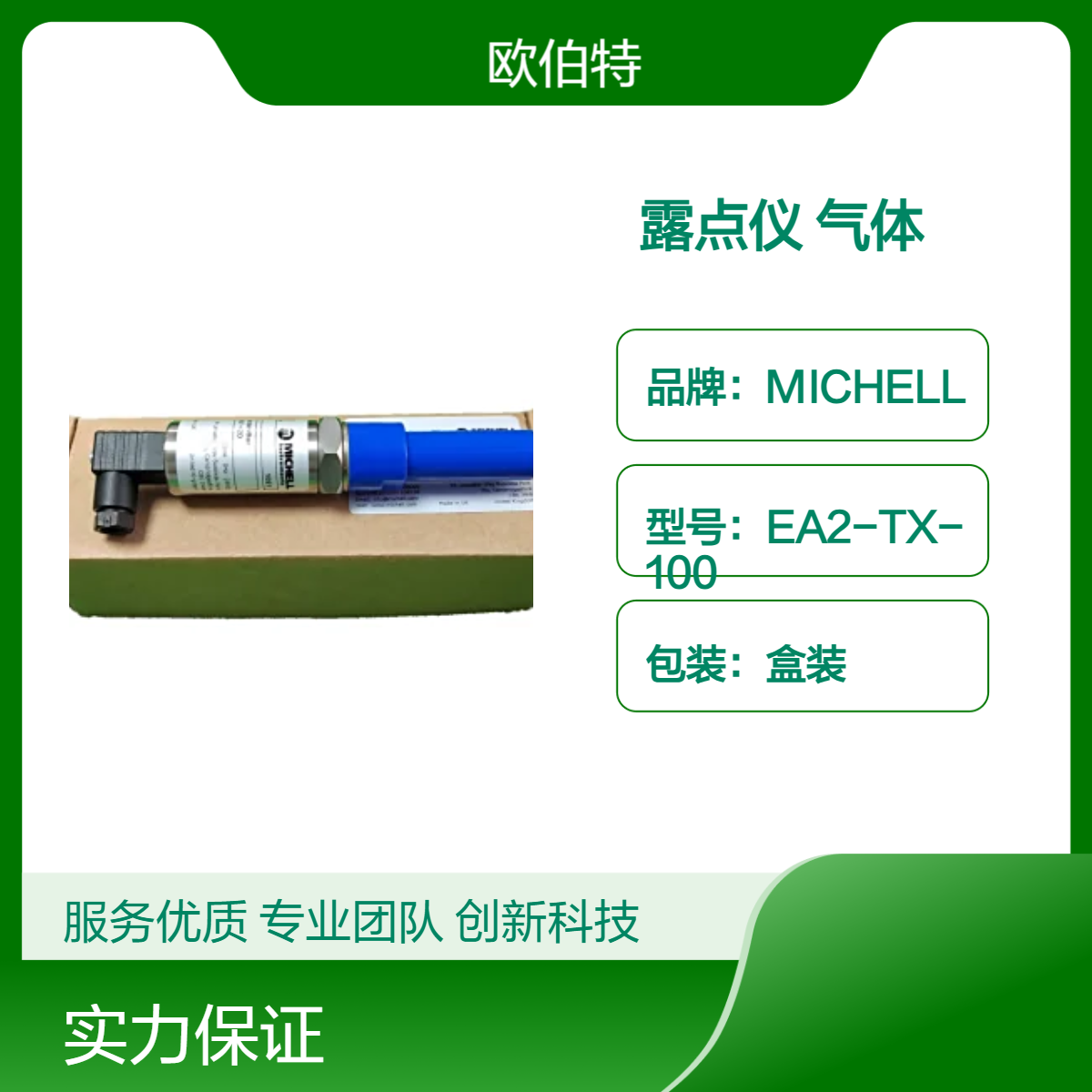

三、EA2-TX-100 露点变送器解决方案

1. 设备选型与安装配置

• 测量量程：-100℃~+20℃dp（覆盖 - 60~+20℃dp 高精度区间），对应水分含量 0~3000ppmV；

• 电气参数：12~28VDC 供电，4-20mA 模拟输出（可自定义量程映射），支持 Modbus RTU 通讯；

• 机械接口：5/8" UNF 标准螺纹，适配压缩空气主管路的旁路安装；

• 防护等级：IP65 外壳，耐受最高 45MPa 压力，适配工业现场复杂工况。

2. 实施要点

• 安装位置：在干燥机出口主管道、关键用气点设置双监测点，避免死角安装，保证气体流通性；

• 系统适配：接入工厂现有 DCS 系统，设置 - 40℃dp 的报警阈值，实现露点超标自动声光报警与干燥机再生联动；

• 校准方案：利用标配的 13 点可溯源校准证书，结合年度现场比对校准，确保数据长期精准。

四、应用效果与价值

1. 性能指标达成

• 露点测量精度稳定在 ±1℃dp 以内，响应时间 T90≤10s，可快速捕捉干燥机再生过程的露点波动；

• 设备连续运行 18 个月吴故障，未出现因露点超标导致的产品不良，不良率下降 95%；

• 数据通过 4-20mA 信号稳定传输至中控室，实现 24 小时无人值守监测，人工巡检成本降低 70%。

2. 综合价值

• 质量保障：精准控制压缩空气水分含量，避免电子元件受潮、氧化，产品良率提升 0.3%；

• 节能降耗：通过实时露点数据优化干燥机再生周期，降低压缩空气系统能耗约 8%；

• 运维简化：传感器支持快速更换，无需返厂维修，单次维护停机时间缩短至 30 分钟以内；

• 合规追溯：完整的校准证书与连续监测数据，满足客户质量审核与行业合规要求。

五、适用场景拓展

• 化工 / 石化工艺气体（氮气、氢气）水分监测，防止管道腐蚀与催化剂中毒；

• 医药行业无菌压缩空气、呼吸用气的露点控制，保障药品生产安全；

• 天然气 / 沼气脱水系统监测，避免管道水合物堵塞，符合输送标准。
